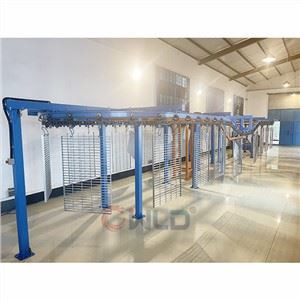

Dây chuyền sơn tĩnh điện thủ công với dây chuyền và hệ thống tái chế lốc xoáy sản xuất tại Trung Quốc

Cấu hình dây chuyền phun bột thủ công:

1, Phần phun

1. Kích thước phòng: 4,1x1,6x3,25m

2. Tấm đáy phun: tấm inox 304 dày 1.5mm

3. Phun phồng: Tấm thép không gỉ 1.0mm 304

4. Bình chứa nước: 2.0mm tấm thép không gỉ 304, tổng cộng 3 bộ. Được trang bị ba máy bơm nước 5,5 KW và 0,6 MPA. Một bộ sưởi điện 21kw được sử dụng để cách nhiệt. Mỗi bể nước trả lại nước độc lập.

5. Ống phun: Ống nước PPR, kẹp trên vòi phun.

6. Máy bơm nước: máy bơm trục đứng trong bể

7. Hộp điều khiển điện: Phun điều khiển điện độc lập

2, Phần lò sấy ẩm

1. Kích thước lò sấy: L3,35 × W1,15 × H3,45m

2. Cách nhiệt lò bảo dưỡng: Tấm len đá dày 100mm, mật độ khối 100kg/m³

3. Buồng sưởi: sưởi điện, thanh sưởi inox, công suất: thanh sưởi 45kw, trang bị quạt nhiệt độ cao 2.2KW.

4. Hộp điều khiển điện: Điều khiển điện độc lập cho lò sấy

3, Phần phun bột

1. Kích thước tủ phun bột: 4x1,5x3,3m, kích thước cửa: 1x2,5m.

2. Phòng phun bột: thông gió đáy (tấm lật), xử lý phun bột mạ kẽm 1,2t (màu trắng xám) cho tấm tường, 2 bộ định vị thủ công, 2 bộ bệ thủ công, 4 bộ đèn chiếu sáng (hộp đèn 24V*2) /bộ)

3. Lốc xoáy: L1.2m × W1.2m × H2.5m (đường kính 1.0 mét), được trang bị các phụ kiện như ống dẫn khí, bơm bột, ống bột, v.v.

4. Tái chế thứ cấp: quạt: 22kw, thể tích không khí 10000m ³/h, 9 bộ phần tử lọc cánh quay (2 bộ mỗi bộ), kết nối với ống dẫn khí

Lưu ý: Lốc xoáy và tái chế thứ cấp cần được trang bị nhiều phụ kiện khác nhau

4, Phần lò sấy

5. Kích thước thân lò: L3,4 × W1,8 × H3,45

6. Cách nhiệt thân lò: tấm len đá dày 100mm, mật độ khối 100kg/m³

7. Buồng đốt: Sưởi điện, thanh sưởi inox, công suất: 72kw

8. Hộp điều khiển điện: điều khiển điện độc lập cho lò đóng rắn

5, Phần hệ thống băng tải (thủ công)

1. Đường băng tải: QXG-150#

2. Ray di động: 2 bộ (3 ray/bộ)

3. Cột đỡ: Ống vuông mạ kẽm 10 #, xử lý sơn tĩnh điện
