Gian hàng phun WLD-GY với tủ hệ thống oxy hóa xúc tác ảnh

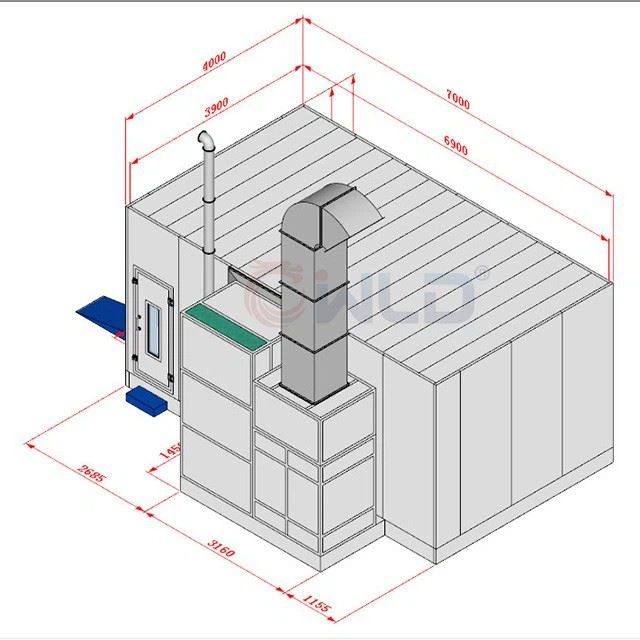

Gian hàng phun WLD-GY với tủ hệ thống oxy hóa xúc tác ảnh:

Wallboard:Eps kiểu sandwich (polystyrene epispastics) độ dày 50mm. Bảng da thép đầy màu sắc độ dày 0,426mm. Tấm lợp mái tôn mạ kẽm.

Tầng hầm: Tấm thép và xây dựng ống thép vuông. Lưới đầy đủ với bộ lọc sàn. 2 mũi dốc.

Cửa:3 chiếc cửa trước sang trọng với độ dày 0,8mm da thép đầy màu sắc. Kích thước: 3000 (w) x 2750(h). 1 pc cửa khẩn cấp. Cửa sổ quan sát với khung nhôm.

Hệ thống tuần hoàn không khí:Quạt nạp 2x4kw, quạt hút 1x7,5kw. Bộ giảm chấn điện BELIMO 20N.

Đầu đốt: Đầu đốt diesel Riello G20 của Ý, 200000Kcal / h. Thời gian sưởi ấm 5-7 phút (20-60。 C). Nhiệt độ tối đa
tại 80。 C. Mức tiêu thụ nhiên liệu là 4-5kg/xe.

Bộ trao đổi nhiệt:Làm bằng thép không gỉ. Tỷ giá hối đoái nhiệt đạt 85%.

Hệ thống chiếu sáng: Đèn trần có 24 chiếc đèn LED 16w. Đèn bên có 16 chiếc đèn LED 16w. 900 Lux.

Thanh lọc không khí:Cấu trúc lọc kép. Bộ lọc chính có thể thu được các hạt lớn hơn 10μm. Bộ lọc trần bắt hạt lớn hơn 5μm. Độ sạch không khí trong môi trường làm việc có thể đạt 98%.

Hệ thống kiểm soát ô nhiễm:Một bộ tủ xử lý oxy hóa xúc tác ảnh .

Giới thiệu hệ thống tủ oxy hóa xúc tác ảnh:

Công nghệ oxy hóa quang hóa sử dụng quá trình oxy hóa do ánh sáng gây ra để kết hợp O2, H2O2 và các chất oxy hóa khác với bức xạ ánh sáng. Ánh sáng được sử dụng chủ yếu là ánh sáng cực tím, bao gồm uv-H2O2, uv-O2 và các quá trình khác, có thể được sử dụng để điều trị các chất khó phân hủy như VOC và malodors. Ngoài ra, trong một hệ thống có ánh sáng cực tím, có một hiệu ứng hiệp đồng giữa ánh sáng cực tím và các ion sắt, làm tăng đáng kể tốc độ phân hủy của H2O2 để tạo ra các gốc hydroxyl, và thúc đẩy quá trình oxy hóa và loại bỏ chất hữu cơ. Cái gọi là phản ứng quang hóa là một phản ứng hóa học chỉ có thể tiến hành dưới tác động của ánh sáng. Trong phản ứng này, các phân tử hấp thụ năng lượng ánh sáng và được kích thích đến trạng thái năng lượng cao, và sau đó các phân tử kích thích điện tử trải qua các phản ứng hóa học. Giảm oxy hóa quang hóa sử dụng chất bán dẫn loại n làm chất xúc tác. TiO2 rất ổn định do tính chất hóa học và quang hóa của nó, có tỷ lệ hấp thụ ánh sáng mạnh nhất, không độc hại và rẻ tiền, và có đủ nguồn cung cấp. Do đó, loại bỏ oxy hóa khử xúc tác quang học của các chất ô nhiễm thường sử dụng TiO2 làm ánh sáng. chất xúc tác. Cơ chế oxy hóa khử của chất xúc tác quang học chủ yếu là chất xúc tác được chiếu xạ bởi ánh sáng, hấp thụ năng lượng ánh sáng, trải qua quá trình chuyển đổi điện tử, tạo ra các cặp "lỗ điện tử", trực tiếp làm oxy hóa các chất ô nhiễm hấp phụ trên bề mặt hoặc oxy hóa hydroxyl OH hấp phụ trên bề mặt, Tạo ra gốc hydroxyl oxy hóa mạnh OH để oxy hóa các chất ô nhiễm.

Sơ đồ sơ đồ xúc tác oxy ảnh 500.jpg

Tổng quan về trang web dự án

Nguồn khí thải

Lớp phủ ô tô là liên kết tạo ra nhiều "ba chất thải" nhất trong quá trình sản xuất ô tô, và khí thải từ lớp phủ là phần chính của "ba chất thải" của lớp phủ. Do sự hiểu biết không đầy đủ của mọi người về các mối nguy hiểm của khí thải, công nghệ xử lý khí thải không đủ và chi phí xử lý khí thải cao, lớp phủ khí thải thường được thải trực tiếp mà không cần xử lý. Những khí thải này được thải vào khí quyển mà không cần xử lý, và trong một số điều kiện nhất định sẽ tạo thành ô nhiễm quang hóa, ảnh hưởng đến chất lượng không khí, ảnh hưởng đến sự phát triển của động vật và thực vật và sức khỏe con người. Một số khí thải VOC độc hại có tác dụng vô hiệu hóa, gây quái thai và gây ung thư, và gây hại nghiêm trọng cho cơ thể con người tiếp xúc với chúng trong một thời gian dài. Để đạt được điều này, nhiều quốc gia đã ban hành luật và quy định tương ứng để hạn chế phát thải các loại khí như vậy. "Tiêu chuẩn phát thải toàn diện về ô nhiễm không khí" gb16297 do Trung Quốc ban hành và thực hiện vào năm 1997 đã hạn chế giới hạn phát thải của 33 chất gây ô nhiễm, bao gồm benzen và toluene. , Xylene và các dung môi hữu cơ dễ bay hơi khác (VOC) quá trình phun bao gồm phun, san lấp mặt bằng và sấy khô, mỗi quá trình có phát thải VOC. Trong một loại sơn cơ sở xưởng kim loại phun ô tô, sản xuất VOC trong buồng phun, phòng san lấp mặt bằng và phòng sấy lần lượt là 60%, 35% và 5%, và lớp phủ trong ba quy trình là 50%, 20% và 30%. Các chất ô nhiễm chính trong buồng phun hoặc quá trình phun là VOC và sương mù sơn (vật chất hạt), và các chất ô nhiễm chính trong quá trình san lấp mặt bằng và sấy khô là VOC. Các hạt sương mù sơn nhỏ (chủ yếu dưới 10μm), độ nhớt cao, dễ bám vào bề mặt vật liệu, trước khi làm sạch khí thải hữu cơ.

Sương mù sơn phải được loại bỏ, và sau đó toluene và xylene trong khí thải được loại bỏ thêm. Để duy trì môi trường làm việc của phun, theo quy định của Luật An toàn lao động và Sức khỏe, trong quá trình hoạt động phun, phòng phun phải được thông gió liên tục và tốc độ thông gió nên được kiểm soát ở mức (0,25 ~ 1) Trong phạm vi m / s. Thành phần chính của khí thải từ buồng phun sơn là dung môi hữu cơ được phun bởi sơn phun, và các thành phần chính của nó là hydrocarbon thơm, ether cồn và dung môi hữu cơ ester. Do khối lượng khí thải lớn của buồng phun sơn, tổng lượng khí thải hữu cơ cạn kiệt Nồng độ rất thấp, thường dưới 100mg/m3. Ngoài ra, ống xả của các buồng phun sơn thường chứa một lượng nhỏ sương mù sơn chưa được xử lý, đặc biệt là trong các buồng phun sương bắt sương sơn khô. Có rất nhiều sương mù sơn trong ống xả, có thể trở thành một trở ngại cho việc xử lý khí thải. Nó phải được xử lý trước khi xử lý khí thải. cư xử.

Thông số khí thải Thành phần khí thải: toluene, dung môi xylene, v.v.;

Đơn vị xử lý giới thiệu chi tiết

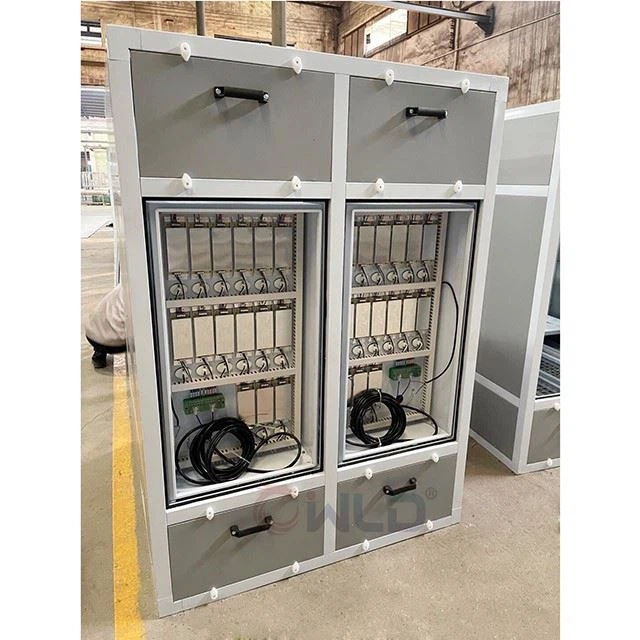

Hệ thống xúc tác photo-oxygen

Tên thiết bị Hệ thống xử lý khí thải xúc tác photo-oxygen

Sơn bộ lọc sương mù Hai lớp ngăn kéo loại sợi thủy tinh bông hiệu ứng chính lọc, diện tích lọc 2 mét vuông

UV+ Plasma +

Than hoạt tính tổ ong

20 ống đèn xúc tác tia cực tím UV, mỗi ống 150W, 6 ống xử lý khí thải VOC đèn plasma oxy hóa ion năng lượng cao, mỗi ống 60W, (mỗi ống plasma tạo ra 3-5 lần ozone của ống UV,

Hệ số kéo/đơn vị 150

Công suất / Điện áp / Đơn vị 7,5KW

Kích thước thiết bị 1250 * 1250 * 2220

Mặt bích Tuyere kích thước 740X740

Thiết bị vật liệu mạ kẽm tấm

Trọng lượng 250kg

Đặc điểm kỹ thuật

Khử mùi hiệu quả: Nó có thể loại bỏ hiệu quả các hợp chất hữu cơ dễ bay hơi (VOC), rượu vô cơ và các chất ô nhiễm chính khác, cũng như các mùi khác nhau. Hiệu quả khử mùi có thể đạt 80-95%, và hiệu quả khử mùi

Nó vượt quá các tiêu chuẩn phát thải quốc gia về các chất gây ô nhiễm mùi được ban hành vào năm 1993 (GB14554-93).

Không cần thêm bất kỳ chất nào: chỉ cần thiết lập ống xả và năng lượng khí thải tương ứng, để khí độc có thể được khử mùi, phân hủy và tinh chế thông qua thiết bị này, mà không cần thêm bất kỳ chất nào tham gia vào phản ứng hóa học.

Không cần điều trị trước: khí malodorous không cần xử lý trước đặc biệt, chẳng hạn như sưởi ấm, làm ẩm, v.v. Nhiệt độ môi trường làm việc của thiết bị là -30 độ, và các chất và tác nhân có liên quan đến việc điều trị.

Thiết bị chiếm một diện tích nhỏ và trọng lượng nhẹ: nó phù hợp với các điều kiện đặc biệt như bố trí nhỏ gọn và trang web nhỏ, và nó có thể xử lý khối lượng không khí 20000m3 / h.

Khả năng thích ứng mạnh mẽ: Nó có thể thích ứng với việc khử mùi và điều trị thanh lọc nồng độ cao, thể tích không khí lớn và các chất khí độc hại khác nhau. Nó có thể hoạt động liên tục trong 24 giờ một ngày, và hoạt động ổn định và đáng tin cậy.

Chi phí vận hành thấp: Thiết bị này không có hành động cơ học, không có tiếng ồn, không có quản lý đặc biệt và bảo trì thường xuyên, chỉ kiểm tra thường xuyên, tiêu thụ năng lượng thấp của thiết bị này, Khả năng chống gió của thiết bị cực kỳ thấp<300pa, which="" can="" save="" a="" lot="" of="" exhaust="" power="" and="" energy="">
